电磁炉各主要元件名词，符号及功能解析

　　虽说电磁炉很常见，其中的元器件也是一般电路中都使用的，但对于很多初学者来说，也不一定都认识或了解其功能。

　　认识和掌握电磁炉各元器件的名称，符号，以及在电路中的功能，是非常有必要的

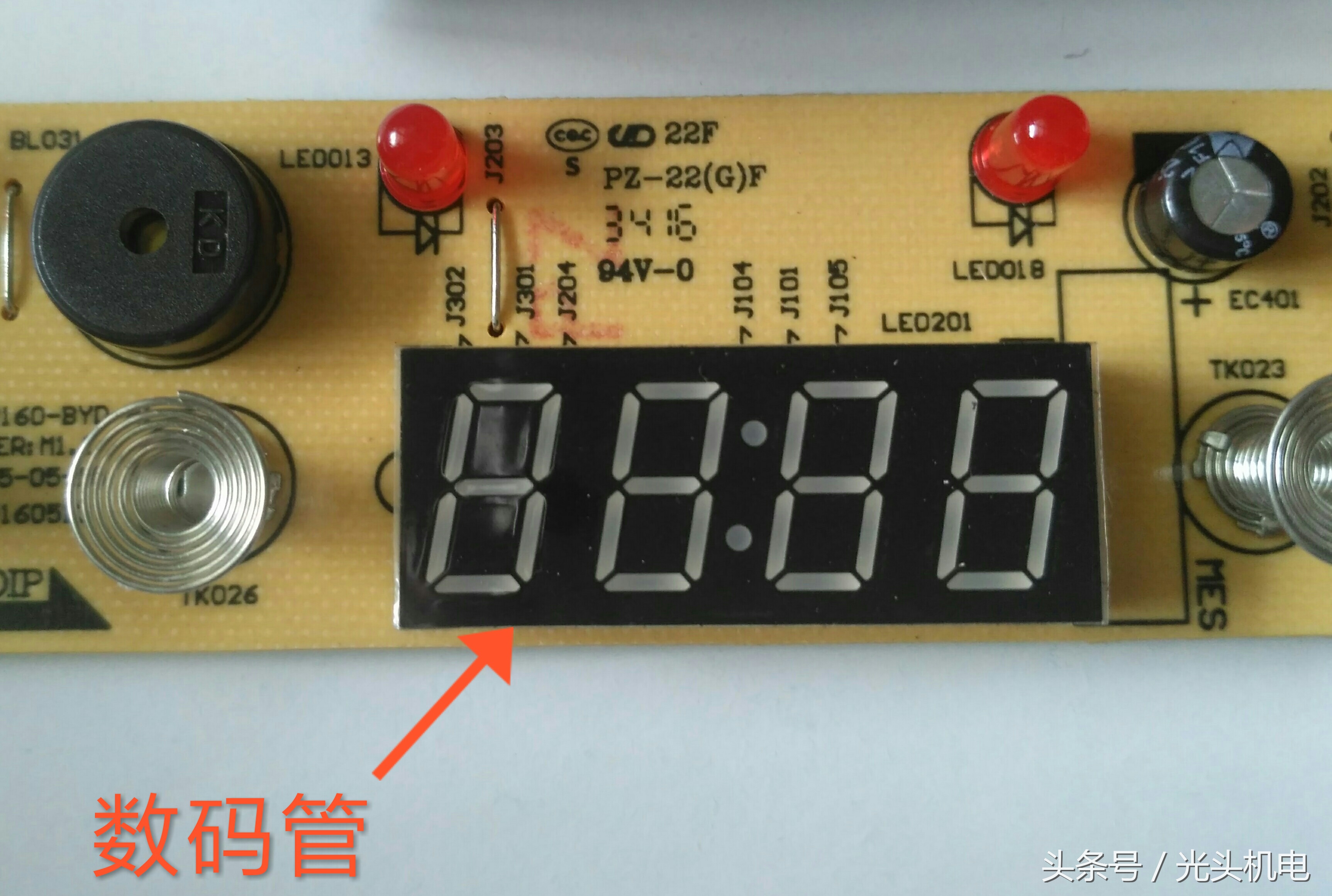

　　1，数码管

　　

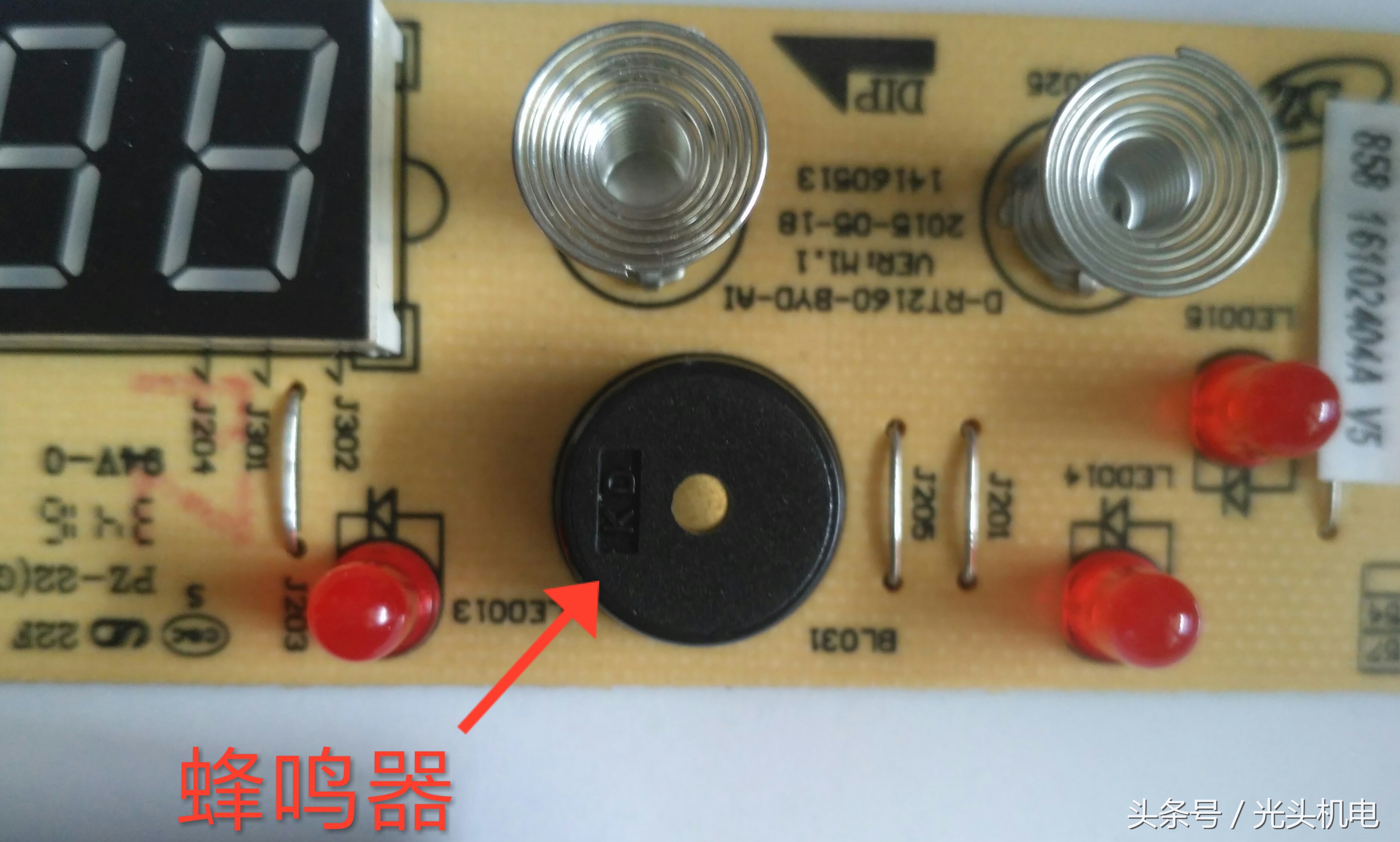

　　2，如图所示是蜂鸣器

　　是一个发声元件，开关机，以及电磁炉异常时报警声就是它发出的，很少坏

　　

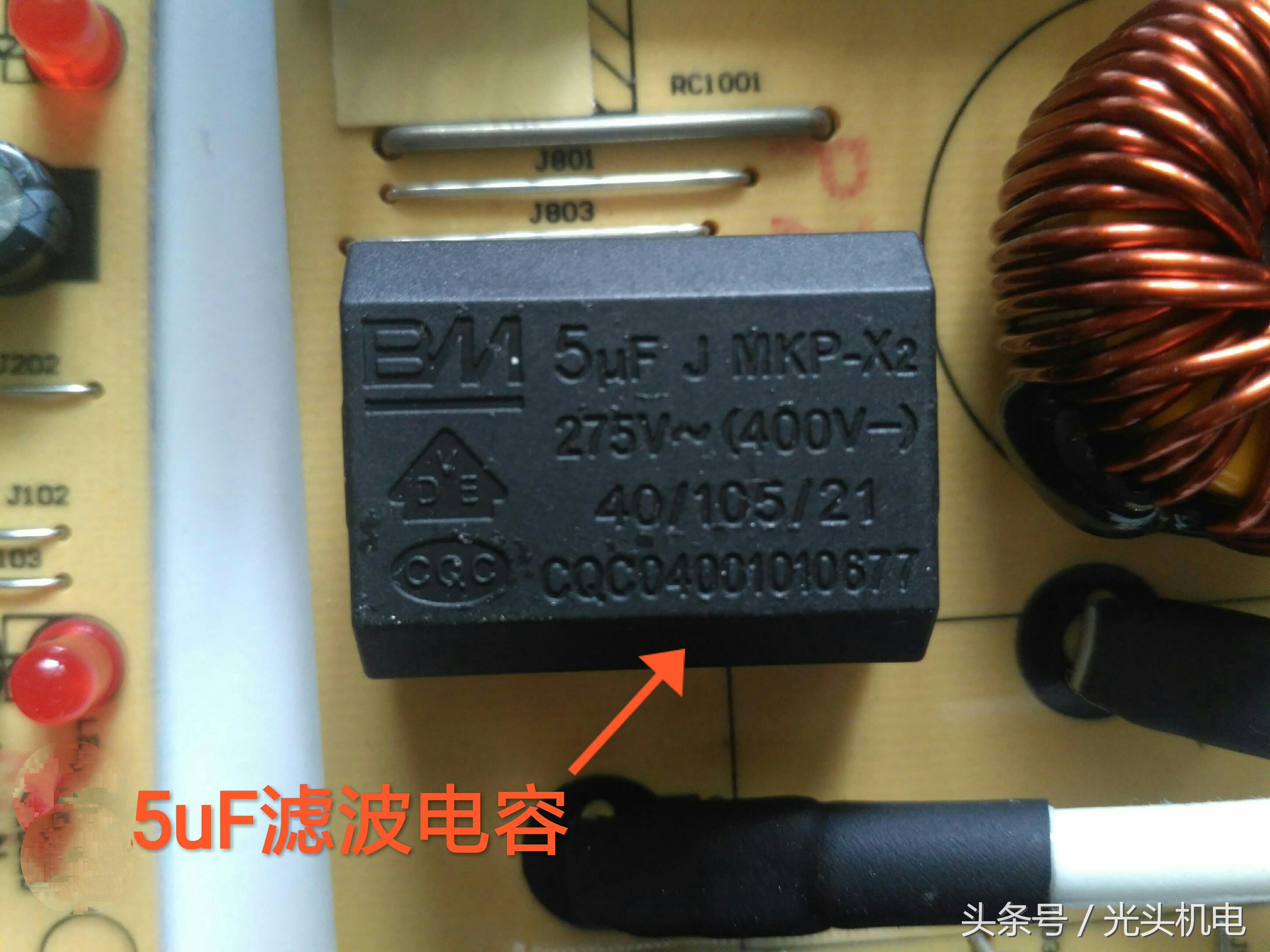

　　?3，5uF滤波电容

　　

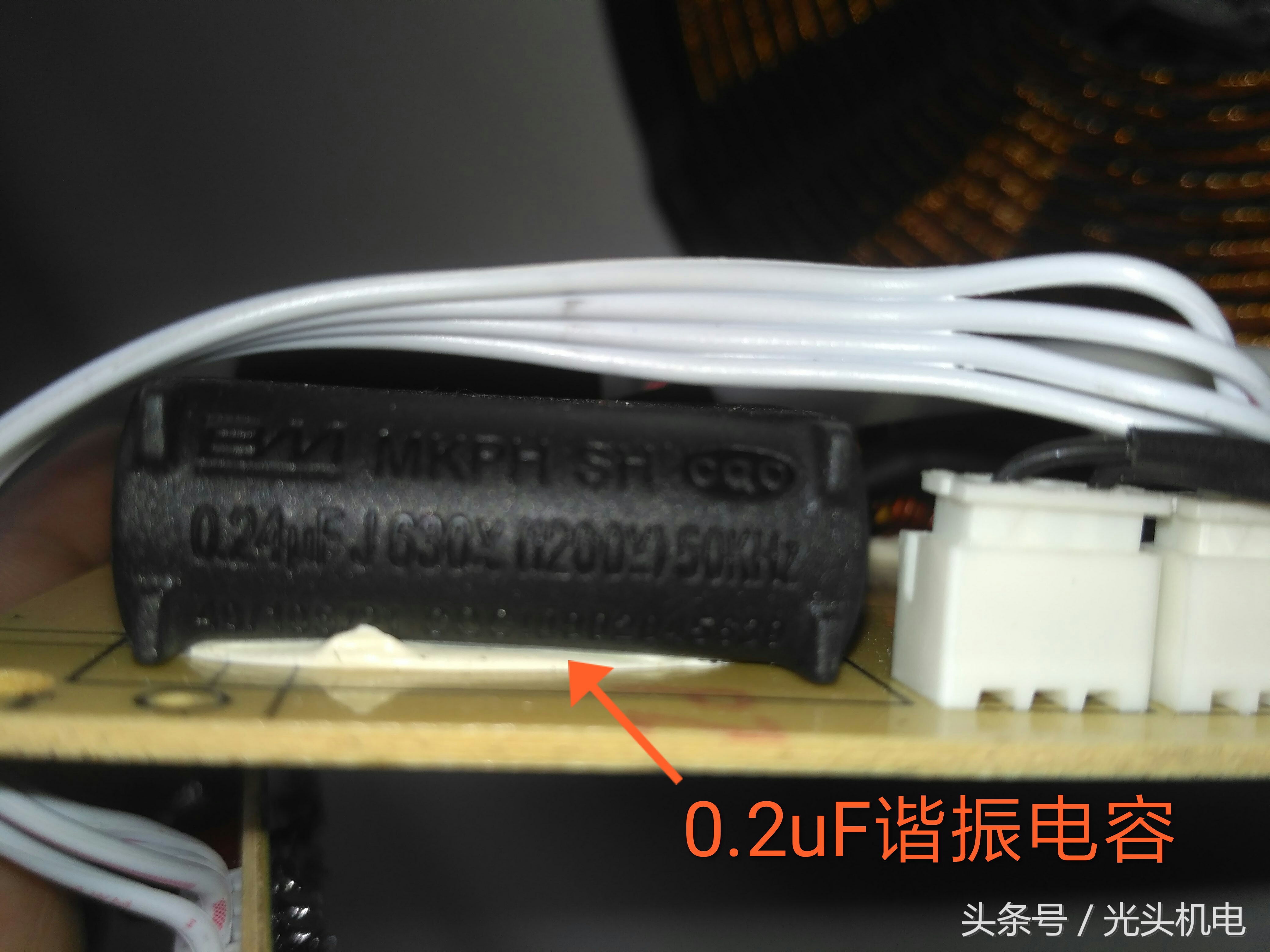

　　?4，0.2uF谐振电容

　　这也是一个易损件，它和下面要介绍的励磁线圈共同组成LC振荡电路。容量降低或损坏，都会造成电磁炉不加热或加热功率变小。

　　

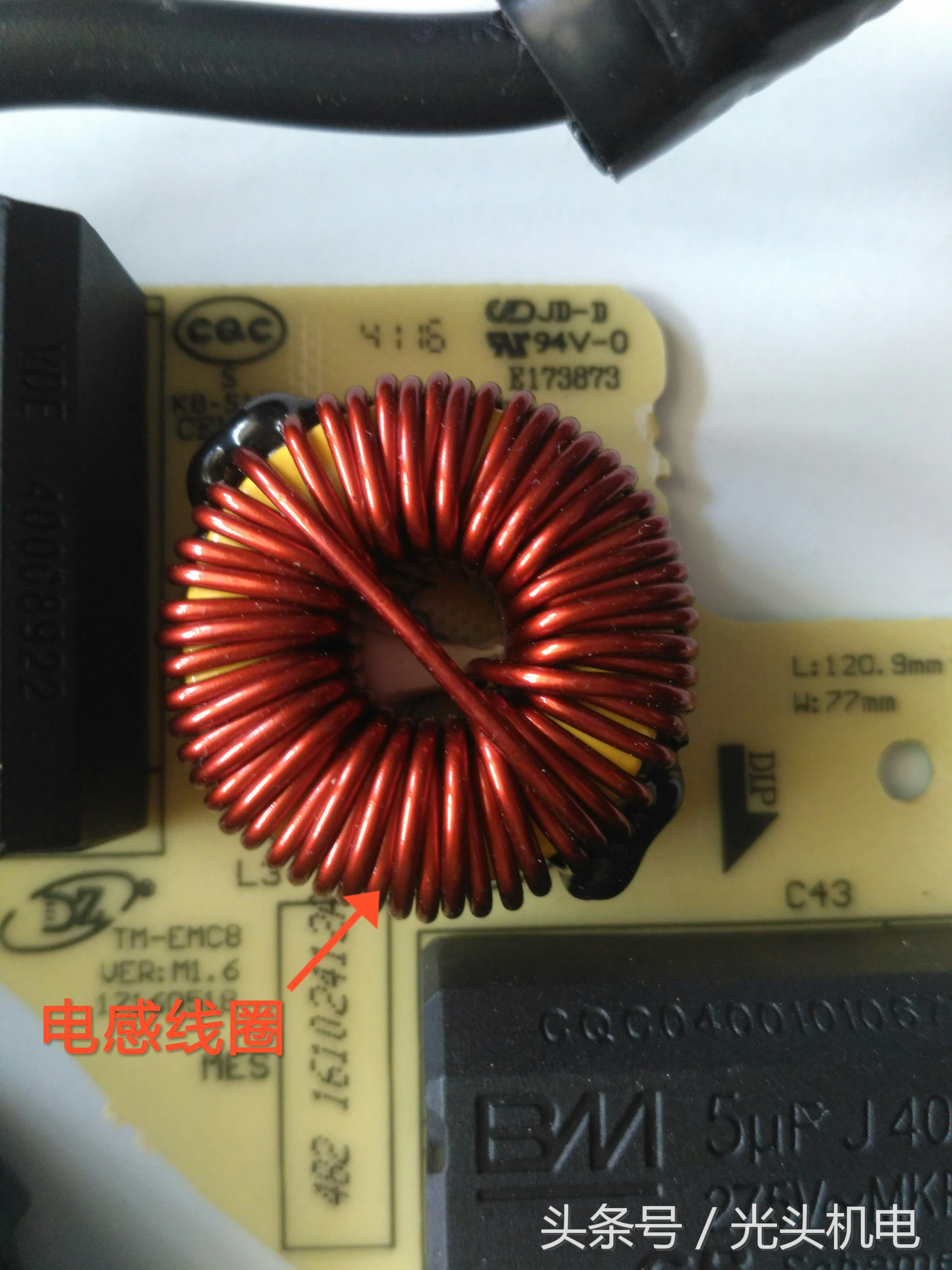

　　?5，电感线圈

　　

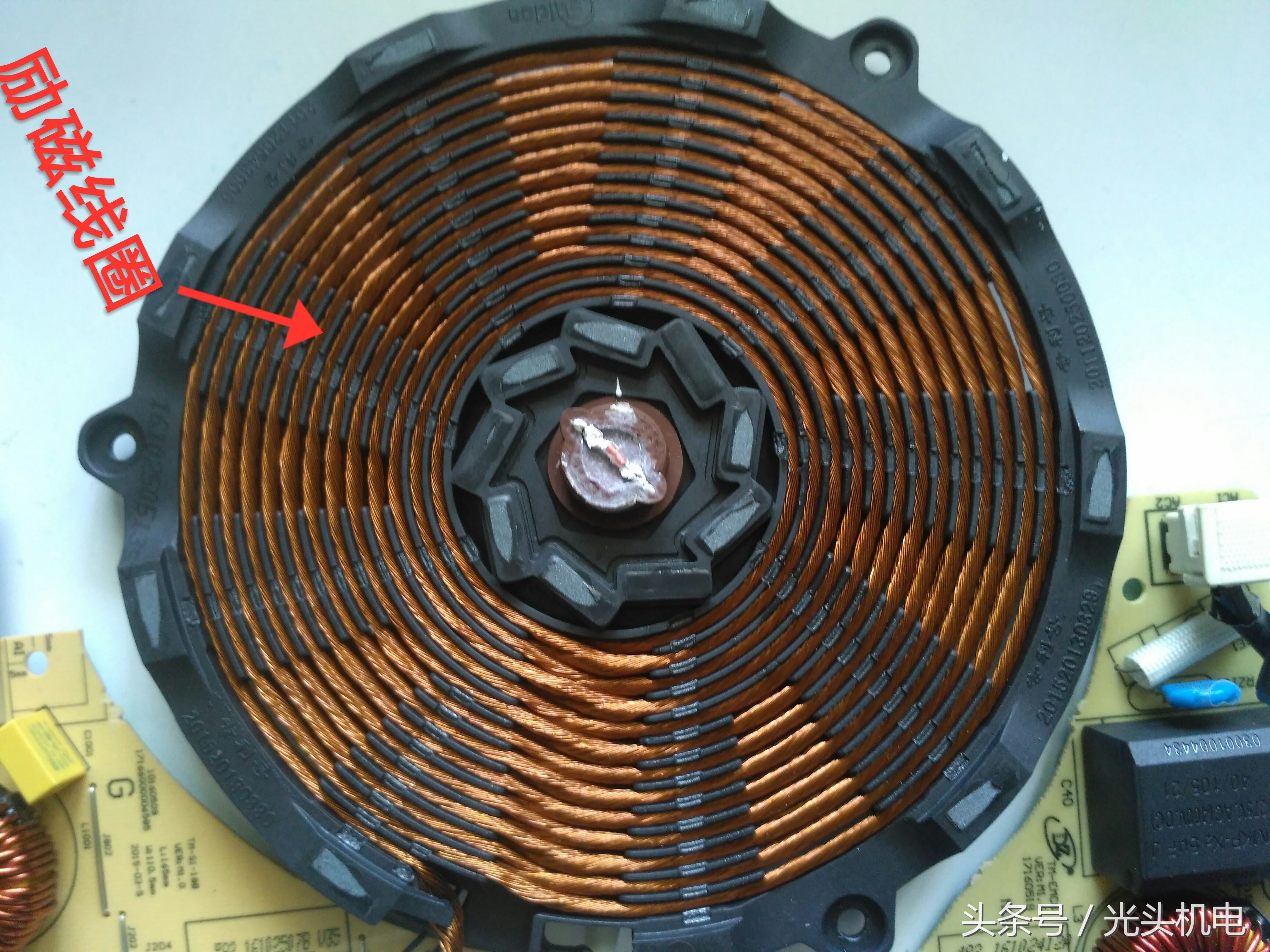

　　?6，线圈盘（励磁线圈）

　　

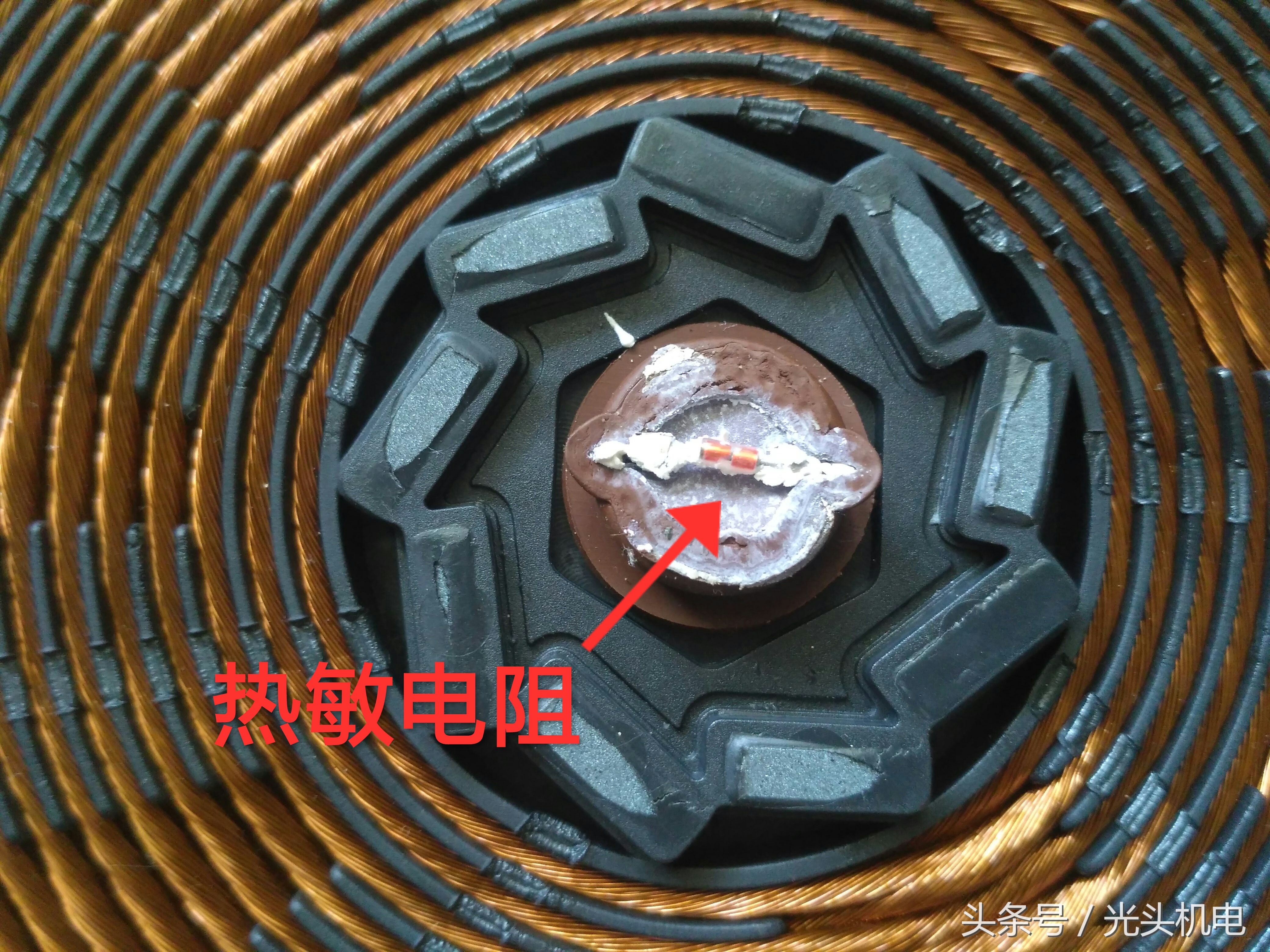

　　?7，热敏电阻

　　在励磁线圈的中央，上面涂着散热硅胶，和面板接触，感应来自炉面温度，如果炉面温度过高，热敏电阻的阻值发生变化，这时候，电磁炉就会启动过热保护。

　　

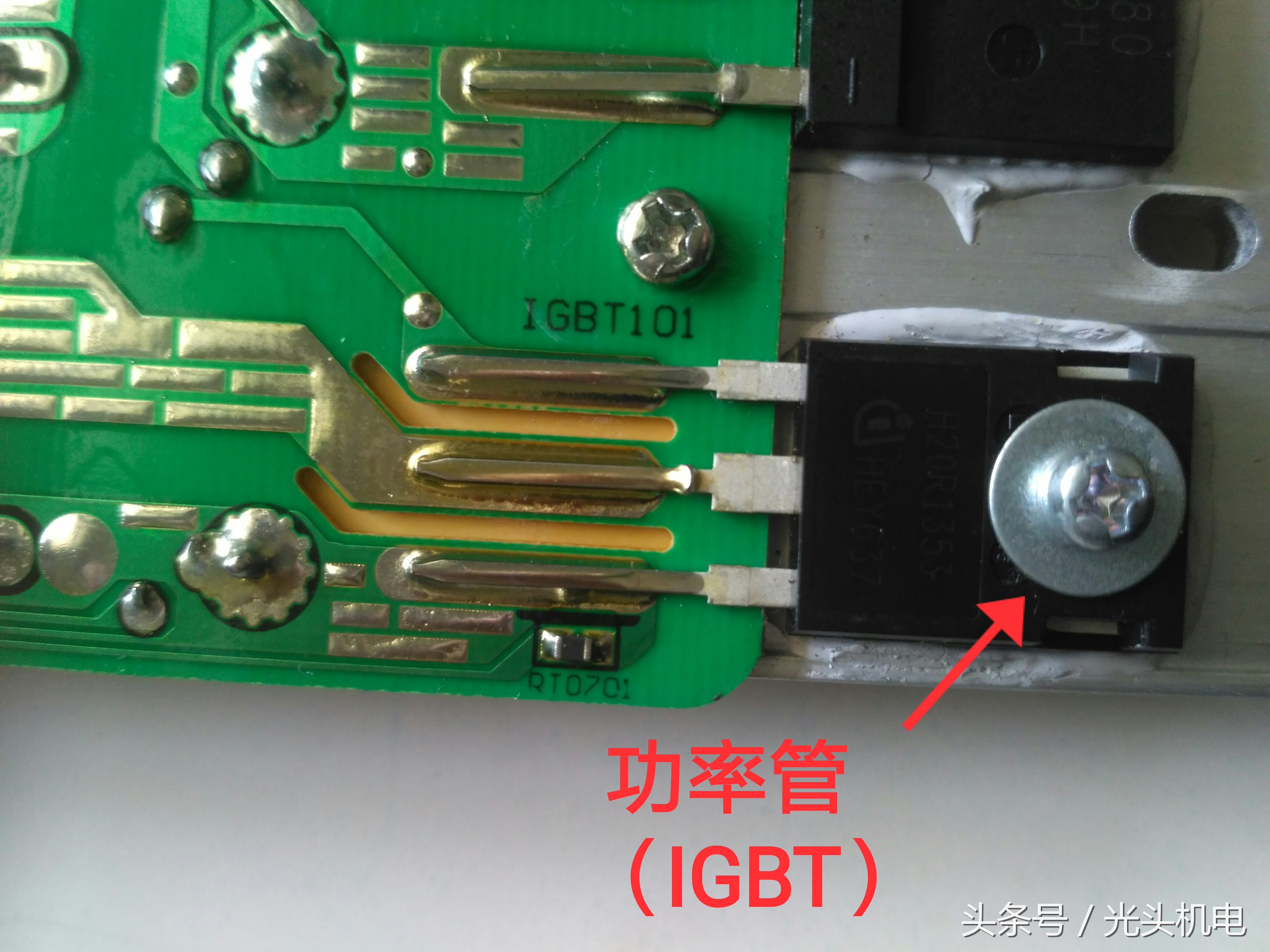

　　?8，功率管

　　也就是我们常说的IGBT，核心元件，形象的说，IGBT就是一个开关，不停的开和关，和励磁线圈，0.2uF谐振电容一起组成LC逆变振荡电路。

　　

　　?9，整流桥堆

　　

　　?

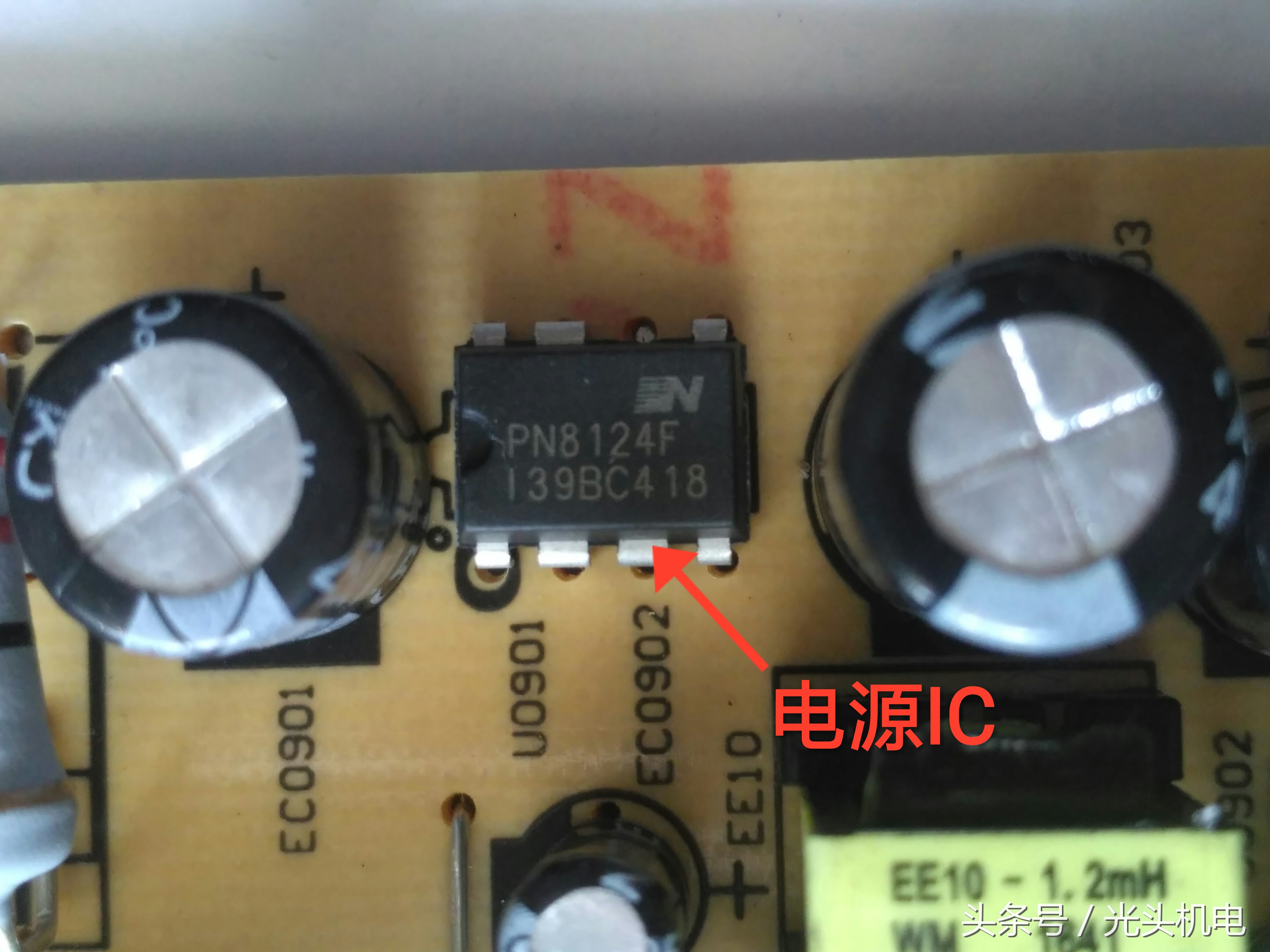

　　?10，IC控制芯片

　　

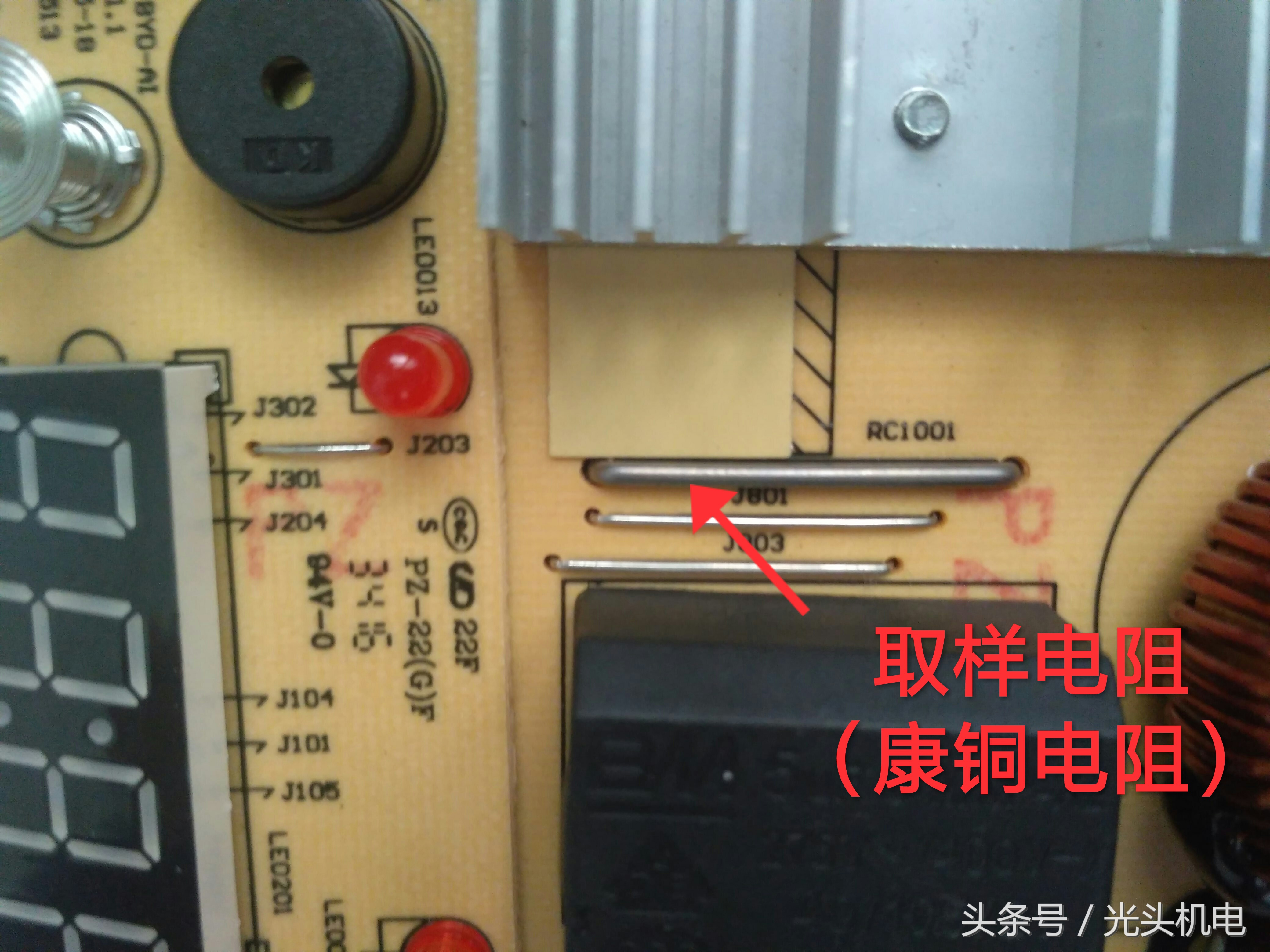

　　?11，康铜丝取样电阻

　　这种电阻的阻值小，电流取样用，其实就是一根铜丝。

　　

　　?12，还有LED指示灯，

　　?各种电阻，电容，保险管，我就不再这里一一列出了

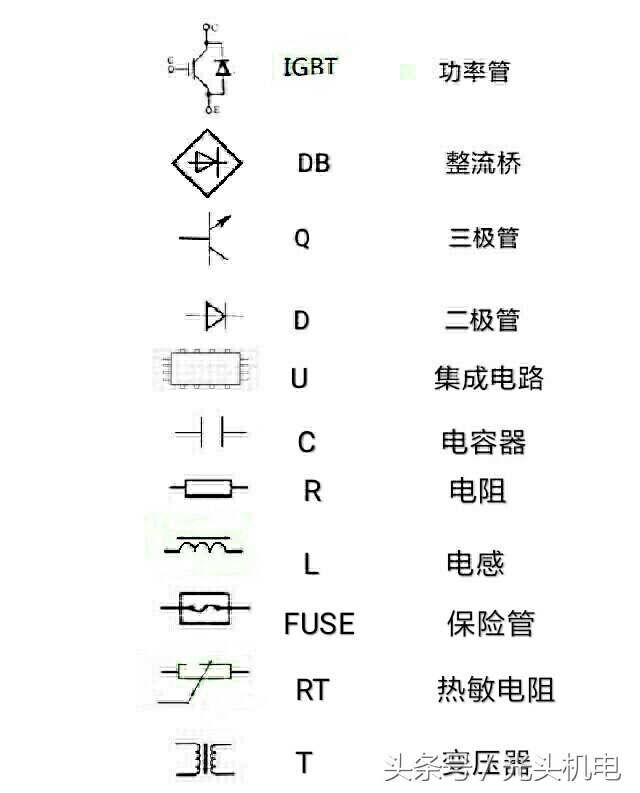

　　这里附一张电磁炉中常见元件代码，图形符号图片，大家可以看看

　　

　　?
